ИЗГОТОВЛЕНИЕ ПЛАНОВ ЭВАКУАЦИИ

Изготавливаем планы эвакуации любой сложности на основе защищенной самоклеящейся фотолюминисцентной пленки, со временем свечения после засветки не менее 4-х часов, текстовая и графическая части планов эвакуации выполняются в соответствии с требованиями нормативных документов.


Ориентировочная цена на изготовление 1 плана эвакуации в рамке со стеклом формата А 2 (420 Х 594) составляет 4000 - 4500 рублей.


Для разработки планов эвакуации необходимо представить выкопировки из поэтажных планов зданий, с указанием мест расположения огнетушителей, пожарных кранов, телефонов, электрощитов, ручных пожарных извещателей, медицинских аптечек,  запасных эвакуационных выходов, места, где планируется размещение плана эвакуации; наименование организации, Ф.И.О. руководителя.



       Оставить заявку



Бесплатная консультация специалиста (495) 524-25-11











В соответствии с п. 16. Правил пожарной безопасности в РФ (ППБ 01-2003) в зданиях и сооружениях (кроме жилых домов) при единовременном нахождении на этаже более 10 человек должны быть разработаны и на видных местах вывешены планы (схемы) эвакуации людей в случае пожара, а также предусмотрена система (установка) оповещения людей о пожаре.


Требования к оформлению и содержанию планов эвакуации изложены в ГОСТ 12.2.143-2002 «Системы фотолюминисцентные эвакуационные. Элементы систем. Классификация. Общие технические требования. Методы контроля».


В соответствии с указанным ГОСТом Планы эвакуации следует разрабатывать для всех зданий, сооружений, транспортных средств и объектов в соответствии с требованиями настоящего стандарта, ГОСТ 12.1.004, правил пожарной безопасности (ППБ 01) и других нормативных документов, устанавливающих требования по защите человеческой жизни и обеспечению эвакуации.


Разработанные планы эвакуации утверждаются руководителем организации и являются основанием для их воспроизведения и вывешивания на видных местах. В соответствии с указанным ГОСТом планы эвакуации следует выполнять на основе фотолюминесцентных материалов.





Планы эвакуации следует использовать для:

  • систематического обучения и инструктажа персонала правилам поведения на случай возможной эвакуации;
  • привлечения внимания к путям эвакуации и ориентации людей, находящихся в здании, сооружении, транспортном средстве или объекте [в общежитиях, гостиницах, больницах, пассажирских вагонах, морских (речных) судах и т.п.], в целях организации эвакуации и спасания при возникновении чрезвычайной ситуации;
  • проведения аварийно-спасательных работ в процессе ликвидации чрезвычайной ситуации.

Планы эвакуации могут быть этажными, секционными, локальными и сводными (общими).


Этажные планы эвакуации разрабатывают для этажа в целом.


Секционные планы эвакуации следует разрабатывать:

  • если площадь этажа более 1000 м2;
  • при наличии на этаже нескольких обособленных эвакуационных выходов, отделенных от других частей этажа стеной, перегородкой;
  • при наличии на этаже раздвижных, подъемно-опускных и вращающихся дверей, турникетов;
  • при сложных (запутанных или протяженных) путях эвакуации.

Вторые экземпляры этажных (секционных) планов эвакуации, относящихся к одному зданию, сооружению, транспортному средству или объекту, включают в сводный (общий) план эвакуации для здания, сооружения, транспортного средства или объекта в целом.


Сводные планы эвакуации следует хранить у дежурного и выдавать по первому требованию руководителя ликвидации чрезвычайной ситуации.


Локальные планы эвакуации следует разрабатывать для отдельных помещений (номеров гостиниц, общежитий, больничных палат, кают пассажирских судов и т.п.).


При проведении работ по реконструкции или перепланировке здания, сооружения, транспортного средства, объекта в план эвакуации должны быть внесены соответствующие изменения.

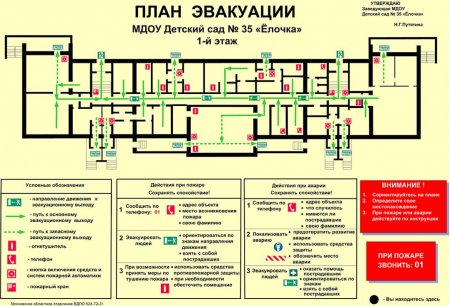

Планы эвакуации должны состоять из графической и текстовой частей.



Графическая часть должна включать в себя этажную (секционную) планировку здания, сооружения, транспортного средства, объекта с указанием:

  • а) путей эвакуации;
  • б) эвакуационных выходов и (или) мест размещения спасательных средств;
  • в) аварийных выходов, незадымляемых лестничных клеток, наружных открытых лестниц и т.п.;
  • г) места размещения самого плана эвакуации в здании, сооружении, транспортном средстве, объекте;
  • д) мест размещения спасательных средств, обозначаемых знаками безопасности и символами ИМО;
  • е) мест размещения средств противопожарной защиты, обозначаемых знаками пожарной безопасности и символами ИМО.

Цветографические изображения знаков безопасности, символов ИМО и знаков безопасности (символов) отраслевого назначения на планах эвакуации должны соответствовать требованиям ГОСТ Р 12.4.026, Резолюций ИМО А.654 (16) , А.760 (18)  и нормативным документам отраслевого назначения.


Знаки безопасности и символы могут быть дополнены цифровыми, буквенными или буквенно-цифровыми обозначениями.


Для знаков безопасности, символов и условных графических обозначений должны быть даны пояснения их смыслового значения в текстовой части плана эвакуации.


На этажных планах эвакуации в графической части должен быть указан номер этажа.


В текстовой части следует излагать:

  • способы оповещения о возникновении чрезвычайной ситуации (пожара, аварии и др.);
  • порядок и последовательность эвакуации людей;
  • обязанности и действия людей, в том числе порядок вызова пожарных или аварийно-спасательных подразделений, экстренной медицинской помощи и др.;
  • порядок аварийной остановки оборудования, механизмов, отключения электропитания и т.п.;
  • порядок ручного (дублирующего) включения систем (установок) пожарной и противоаварийной автоматики.

Текстовая часть планов эвакуации должна содержать инструкции о действиях в условиях чрезвычайной ситуации (при пожаре, аварии и т.п.), дополненные для наглядности знаками безопасности и символами в соответствии с перечислениями д) и е).


Размеры планов эвакуации выбирают, мм не менее:

600 Х 400 - для этажных и секционных планов эвакуации;
400 Х 300 - для локальных планов эвакуации.


Размер плана эвакуации выбирается в зависимости от его назначения, площади помещения, количества эвакуационных и аварийных выходов.


Пути эвакуации, ведущие к основным эвакуационным выходам, следует обозначать сплошной линией зеленого цвета с указанием направления движения.


Пути эвакуации, ведущие к запасным эвакуационным выходам, следует обозначать штриховой линией зеленого цвета с указанием направления движения.


Планы эвакуации следует вывешивать на стенах помещений и коридоров, на колоннах и т.п. в строгом соответствии с местом размещения, указанным на самом плане эвакуации.
